射频矩阵

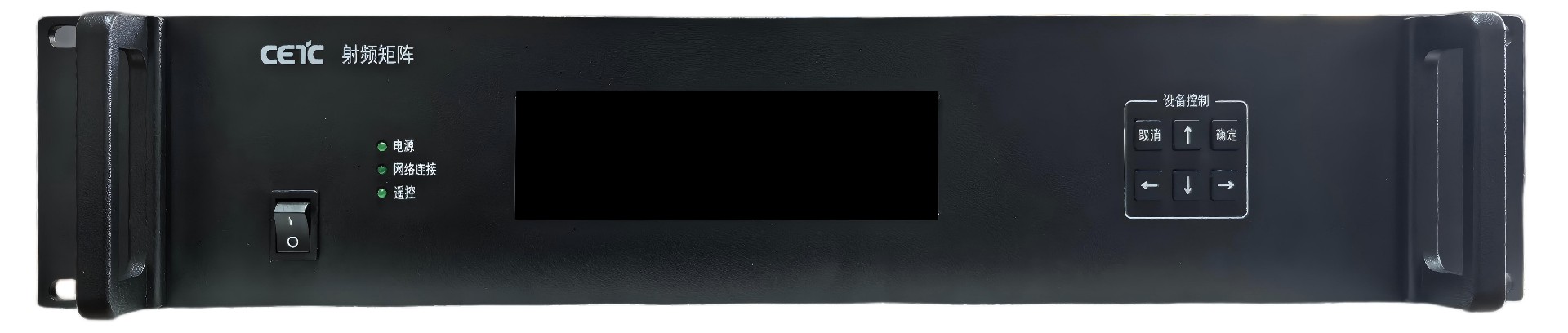

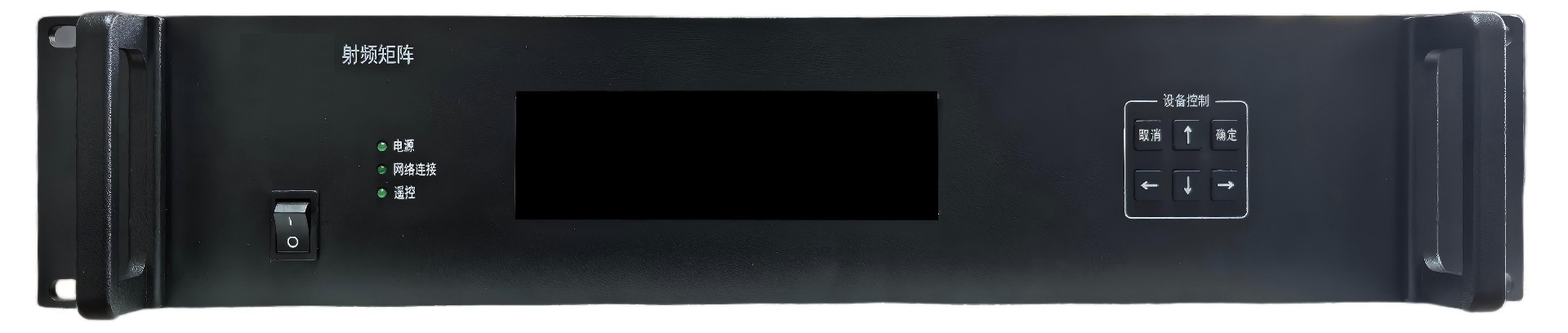

射频矩阵-前面板

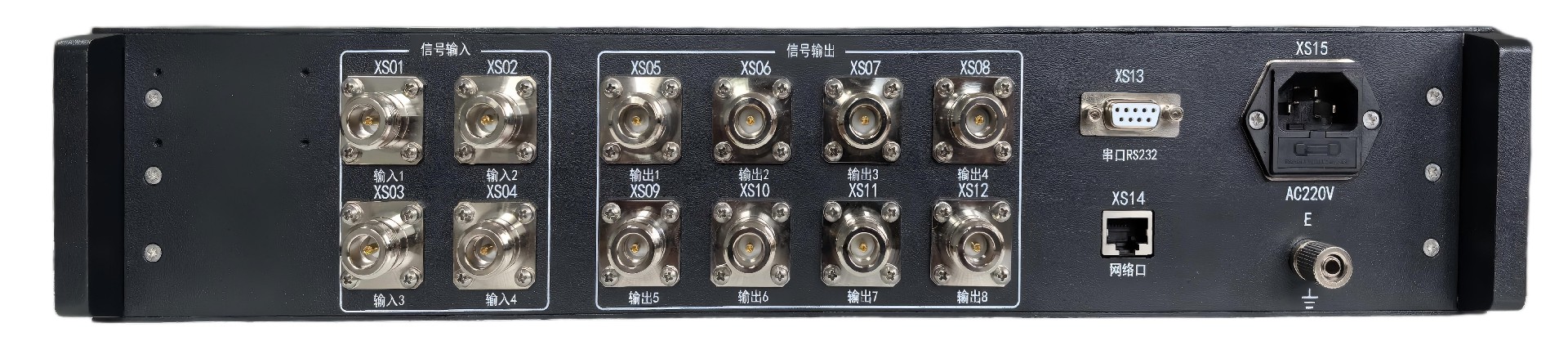

射频矩阵-后面板

射频矩阵

a) 实现4入8出全交换功能，即完成信号的点对点切换；

b) 具备工作参数本地和远程控制功能，具备LCD屏幕；

c) 100%国产化，要求提供双清单；

d) 频率范围：UHF/L频段（130MHz-1.8GHz）；

e) 带内平坦度：±1.5dB；

f) 插损：≤3dB；

g) 噪声系数：≤15dB；

h) 通道隔离度：≥40dB；

i) 输入/输出驻波比：≤1.5：1；

j) 输入接口：4路，N型接口；

k) 输出接口：8路，N型接口；

l) 遥控接口：网口RJ45,串口RS232；

m)供电：220VA±10%，50Hz±1%；

n) 采用19英寸标准上架黑色机箱，高度小于等于4U，单机可安装于19英寸标准机柜上。
