0.4GHz~2.7GHz/70MHz双通道变频器

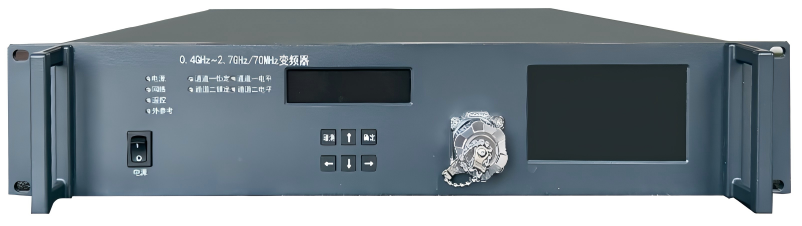

0.4GHz~2.7GHz/70MHz双通道变频器-前面板

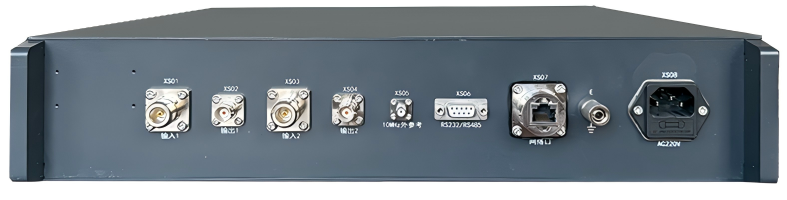

0.4GHz~2.7GHz/70MHz双通道变频器-后面板

0.4GHz~2.7GHz/70MHz双通道变频器

a) 具备 2 路独立变频功能；

b) 具备中频频谱显示和全景频谱扫描现实功能（单路显示，可切换）；

c) 具备工作参数设置功能，在前面板可完成输入频率、输出频率、增益、遥控/本控、入网参数等参数的设置；

d) 具备输入功率检测、显示，饱和状态告警功能；

e) 具备变频正谱、倒谱切换输出功能；

f) 具有掉电保存/上电恢复参数设置功能；

g) 具有远程遥控（监控）功能（提供控制协议及程序），可监测中心频率、增益、输出中频等参数；

h) 具备内外参考时钟切换功能输入频率范围：400MHz~2700MHz；

i) 输入、输出路数：2 路（独立通道）；

j) 频率步进：1KHz；

k) 频率稳定度：≤1×10-8（5℃~40℃）；

l) 输出频率：70MHz/140MHz 可选；

m) 中频输出带宽：5MHz、10MHz、20MHz、40MHz、60MHz 可切换；

n) 输入电平： -70dBm~ -10dBm；

o) 增益控制方式：AGC/MGC；

p) MGC 控制范围：0~60dB，1dB 步进；

q) AGC 控制范围： -70dBm~ -20dBm；

r) AGC 输出电平： -10±3dBm；

s) 输入饱和电平：≥ -15dBm（增益 15dB）；

t) 虚假电平：≤ -90dBm（折合到输入端）；

u) 中频抑制：≥70dBc；

v) 镜像抑制：≥60dBc；

w) 输入 VSWR：≤1.5；

x) 输出 P-1：≥15dBm

y) 输出 VSWR：≤1.5；

z) 幅频特性：≤3dB（任意 500MHz 内）；

aa) 杂散抑制：≥50dBc；

ab) 噪声系数：≤13dB（增益为 55dB 时）；

ac) 单边带相位噪声要求如表下所示：
